La norme:Pour les appareils à commande numérique
Définition:
La machine à laver DIN125A, également connue sous le nom de machine à laver plate ou machine à laver en acier plat, est un raccord de fixation commun.
La machine à laver est conforme à la norme DIN 125A, norme industrielle allemande qui spécifie les dimensions et les performances des machines à laver.Il convient à une variété d'applications mécaniques et structurelles et est principalement utilisé pour fournir une distribution de pression uniforme entre les boulons et les écrous, empêchant les pièces de se desserrer et d'être endommagées.
La machine à laver à plat DIN125 fait référence à la norme allemande DIN125-1990, qui spécifie la machine à laver à plat non angulaire de qualité A, diamètre de fil 1,6 ~ 36MM et dureté 140HV et 200HV.Cette machine à laver peut être utilisée dans divers diamètres de vis de M3 à M100En outre, il peut également choisir différents traitements de surface, tels que Plain (Plain) ou galvanisé (Dacromet), pour fournir une résistance supplémentaire à la corrosion.
Dans l'ensemble, le lave-linge DIN125A est un raccord de fixation commun utilisé pour assurer une distribution uniforme de la pression et empêcher les pièces de se desserrer et d'être endommagées.
| Matériel | 45#/40CR |
| Taille | M3 à M100 |
| Finissez! | Plain/noir/ZINC/HDG/Dacromet/Mecaniquement galvanisé |
| Dureté | Pour les appareils de traitement de l'air |
| Marquage | peut être personnalisé |
| Application du projet | Construction/éoliennes/ligne ferroviaire |
| Emballage | Carton + palette; nous pouvons emballer les rondelles selon vos exigences |
| Conditions générales | FOB+Shanghai/Ningbo |
| Délai de livraison | 30 à 70 jours |
|
Taille |
Diamètre intérieur (min) | Le diamètre intérieur ((max) | Diamètre extérieur (max) | Diamètre extérieur ((min) |
Nominale taille |
Épaisseur (maximum) |
Épaisseur (min) |
|
3 |
3.2 | 3.38 | 7 | 6.64 | 0.5 | 0.55 | 0.45 |
| 3.5 | 3.7 | 3.88 | 8 | 7.64 | 0.5 | 0.55 | 0.45 |
| 4 | 4.3 | 4.48 | 9 | 8.64 | 0.8 | 0.9 |
0.7 |
| 5 | 5.3 | 5.48 | 10 | 9.64 | 1 | 1.1 | 0.9 |
| 6 | 6.4 | 6.62 | 12 | 11.57 | 1.6 | 1.8 | 1.4 |
| 7 | 7.4 | 7.62 | 14 | 13.57 | 1.6 | 1.8 | 1.4 |
| 8 | 8.4 | 8.62 | 16 | 15.57 | 1.6 | 1.8 | 1.4 |
| 10 | 10.5 | 10.77 | 20 | 19.48 | 2 | 2.2 | 1.8 |
| 12 | 13 | 13.27 | 24 | 23.48 | 2.5 | 2.7 | 2.3 |
| 14 | 15 | 15.27 | 28 | 27.48 | 2.5 | 2.7 | 2.3 |
| 16 | 17 | 17.27 | 30 | 29.48 | 3 | 3.3 | 2.7 |
| 18 | 19 | 19.33 | 34 | 33.38 | 3 | 3.3 | 2.7 |
| 20 | 21 | 21.33 | 37 | 36.38 | 3 | 3.3 | 2.7 |
| 22 | 23 | 23.33 | 39 | 38.38 | 3 | 3.3 | 2.7 |
| 24 | 25 | 25.33 | 44 | 43.38 | 4 | 4.3 | 3.7 |
| 26 | 27 | 27.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 27 | 28 | 28.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 28 | 29 | 29.33 | 50 | 49.38 | 4 | 4.3 | 3.7 |
| 30 | 31 | 31.39 | 56 | 55.26 | 4 | 4.3 | 3.7 |
| 32 | 33 | 33.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 33 | 34 | 34.62 | 60 | 58.8 | 5 | 5.6 | 4.4 |
| 35 | 36 | 36.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 36 | 37 | 37.62 | 66 | 64.8 | 5 | 5.6 | 4.4 |
| 38 | 39 | 39.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 39 | 40 | 40.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 40 | 41 | 41.62 | 72 | 70.8 | 6 | 6.6 | 5.4 |
| 42 | 43 | 43.62 | 78 | 76.8 | 7 | 8 | 6 |
| 45 | 46 | 46.62 | 85 | 83.6 | 7 | 8 | 6 |
| 48 | 50 | 50.62 | 92 | 90.6 | 8 | 9 | 7 |
| 50 | 52 | 52.74 | 92 | 90.6 | 8 | 9 | 7 |
| 52 | 54 | 54.74 | 98 | 96.6 | 8 | 9 | 7 |
| 55 | 57 | 57.74 | 105 | 103.6 | 9 | 10 | 8 |
| 56 | 58 | 58.74 | 105 | 103.6 | 9 | 10 | 8 |
| 58 | 60 | 60.74 | 110 | 108.6 | 9 | 10 | 8 |
| 60 | 62 | 62.74 | 110 | 108.6 | 9 | 10 | 8 |
| 64 | 66 | 66.74 | 115 | 113.6 | 9 | 10 | 8 |
| 68 | 70 | 70.74 | 120 | 118.6 | 10 | 11 | 9 |
| 72 | 74 | 74.74 | 125 | 123.4 | 10 | 11 | 9 |
| 76 | 78 | 78.74 | 135 | 133.4 | 10 | 11 | 9 |
| 80 | 82 | 82.87 | 140 | 138.4 | 12 | 13.2 | 10.8 |
| 85 | 87 | 87.87 | 145 | 143.4 | 12 | 13.2 | 10.8 |
| 90 | 93 | 93.87 | 160 | 158.4 | 12 | 13.2 | 10.8 |
| 95 | 98 | 98.87 | 165 | 163.4 | 12 | 13.2 | 10.8 |

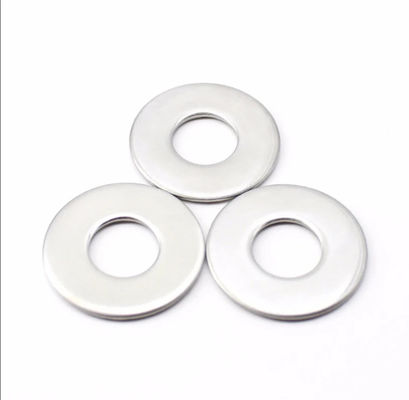

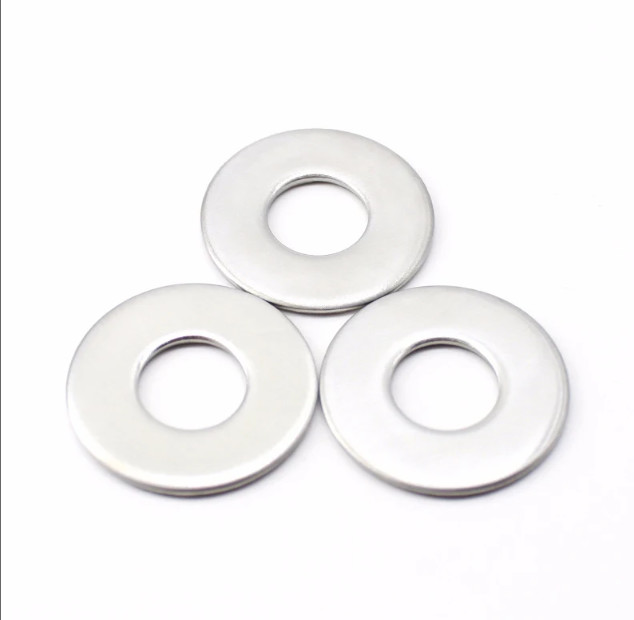

Images de produits pour les laveuses plates
